SMS zprávy mezi Motorolou a Hyterou
Největším problémem od začátku existence standardu DMR, který se daří řešit jen zvolna a neúplně, je nekompatibilita řady funkcí a přenosů na aplikační úrovni. Naštěstí již před nějakou dobou se podařil na úrovni DMR Asociace jakýsi pokrok, který zavedl určité sjednocení alespoň některých služeb. Dnes se podíváme na to, jak zprovoznit funkci krátkých textových zpráv, tedy SMS (přestože ve standardu DMR se označují zkratkou TMS – Text Message Service). A mrkneme rovnou na dva majoritní rivaly – Motorolu a Hyteru, neboť ti jsou v záležitosti kompatibility (na rozdíl od většiny čínských výrobců) relativně nejdále.
Přestože na internetu lze najít pár návodů a videí, jak na to, pokusy často končily zprovozněním na úrovni přenosu v simplexním kanále. Jakmile se zkoušení přešlo do převaděčového, nebo dokonce multisite síťového provozu, spolehlivost přenosu rapidně klesala. Málokdo se nad problémem zamyslel a dotáhl řešení do konce.
Trochu netradičně si dovolím udělat závěr ještě v úvodu 🙂 Motorola se svým řešením ohledně DMRA (tak se obecně nazývají záležitosti kolem kompatibility, protože každý výrobce má své proprietární označení) výhrává oproti Hyteře na celé čáře. Klíčové nastavení, což je typ datového nosiče, lze totiž u Motoroly nakonfigurovat na úrovni každého kanálu samostatně, kdežto u Hytery jde o nastavení pro celou radiostanici. Důvtipnější si domyslí praktický dopad celého řešení 🙁 Jediné, co lze Motorole vytknout, se netýká techniky, ale obchodní politiky, protože uvedený návod neplatí pro řadu DP360x, kde je vývoj firmware zakonzervován a zůstává v ní proprietární datový nosič MSI.
Níže uvedený návod je demonstrován na radiostanicích Hytera PD785G a Motorola DP4601 (za jejíž zapůjčení děkuji Michalovi OK2HAZ). Podpora DMRA u Hytery je od verze firmware R5.5 a u Motoroly od verze R2.4.
Nastavení Motoroly
- Otevřeme CPS a na kartě Network ověříme, že nám chodí data na displej a ne na kabel, což znamená, že přepínač Forward to PC musí být na hodnotě Disabled.
- Na kartě General Settings nastavíme délku předklíčování v poli TX Preamble Duration na hodnotu 960 milisekund.
- Na kartě příslušného kanálu nastavíme kompresi hlaviček v přepínači Compressed UDP Data Header na hodnotu DMR Standard a datový nosič SMS v přepínači Text Message Type také na hodnotu DMR Standard.
Nastavení Hytery
- Otevřeme CPS a na kartě Conventional → General Setting → Network ověříme, že nám chodí data na displej a ne na kabel, což znamená, že checkbox Forward To PC musí být odškrtnutý.
- Na kartě Conventional → Digital Common → Basic nastavíme v rámci Basic Setting délku předklíčování v poli TX Preamble Duration na hodnotu 960 milisekund a časovač vyčkání na potvrzení v poli Wait Ack Delay na hodnotu 1020 milisekund.
- Na kartě Conventional → Digital Common → Basic zůstaneme a nastavíme v rámci Miscellaneous typ datového nosiče v přepínači Data Bearer Service na hodnotu Compressed IP.
A to je vše. Popsané nastavení bylo testováno jak při přenosu SMS v rámci jednoho převaděče (OK0DMR), tak i mezi převaděči navzájem (OK0DMR ↔ OK0DAS). Jak to funguje, se můžete podívat na videu níže. Za kvalitu videa se předem omlouvám, jsem technik, ne kameraman.
Mezinárodní a alternativní ID již i v OK-DMR síti
Tento článek již není platný. Podpora cizých ID byla ukončena.
Od 1.3.2016 vstupuje v platnost úprava Základních pravidel provozu DMR radioamatérské sítě, která byla schválena na poslední schůzi našeho občanského sdružení.
Konkrétně se úprava týká bodu číslo 1, v tomto původním znění
ID je pětimístné, v rozsahu 10100 až nekonečno. ID je jedinečné v síti a je vázáno na volací značku.
a mění se na nové znění takto
Národní ID je pětimístné, ve tvaru 10xxx. ID je jedinečné v síti a je vázáno na volací značku. Stávajícímu uživateli národního ID může být na požádání povoleno v síti alternativní nekolizní ID.
Tímto reagujeme na nově vzniklou poptávku, která se týká zejména využívání mezinárodních ID v systému CCS7.
Proč až nyní?
Naše síť začala vznikat v roce 2011. Tehdy jediný existující číslovací plán, který se dal převzít, měla síť DMR-MARC, čistě Mototrbo záležitost, ke které jsme se z technologických důvodů nemohli připojit, takže ani nebyl důvod přebírat jejich způsob číslování, který ani nebyl zcela stoprocentně přenositelný na naše podmínky. Protože jsme se chtěli vyvarovat nedobrých zkušeností např. z Polska, kde se způsob číslování ID měnil asi třikrát za poměrně krátkou dobu, což se samozřejmě nesetkalo vždy s nadšenou odezvou uživatelů, princip robustnosti nám velel vyčkat, až se situace vykrystalizuje a vznikne reálná poptávka po jiném číslování.
Co tím řešíme?
Vnímavý čtenář si jistě všiml slova „alternativní“ v titulku příspěvku. Není totiž naším cílem pokrýt jenom v současné době nejvíce se rozšiřující systém CCS7, ale jít ještě o krok dál. Nynější úprava by tedy měla řešit tento okruh otázek:
- Mám ID již z dřívějška přidělené ze sítě DMR-MARC a používám ho v zahraničí, mohu jej využít v síti OK-DMR?
- Nechal jsem se zaregistrovat v systému CCS7, protože psali na dstarovém webu, že to bude do budoucna nutnost, mohu s ním komunikovat i v síti OK-DMR?
- Před mnoha lety jsem utratil nějaké dolary za hezké ID v síti Echolink a rád bych toto pro mne lehce zapamatovatelné číslo používal i v OK-DMR, můžu?
- Mám DMR radiostanici z naší profesionální radiosítě, s firemním ID, nemám problém si naprogramovat amatérské kmitočty, ale nemůžu lehce měnit ID, není to Hytera, je nějaké řešení?
- Koupil jsem si hotspot DV4mini, ale striktně vyžaduje ID ve tvaru CCS7, takže na něj doposud jen smutně koukám, dalo by se s tím něco dělat?
Odpověď na všechny otázky je samozřejmě ANO 🙂
Jaký je další postup?
Tak jako doposud, napište nám prostý a stručný email. Nevyžadujeme žádné kopie amatérských povolení od ČTÚ, proto nám neposílejte naskenované kopie koncesí, rodné listy matek, apod. Dodržujeme platnou legislativu a nehrajeme si na žádnou instituci. Koncese obsahují osobní údaje, nad jejich ochranou bdí v ČR pro tento účel zřízený úřad a jejich sběrem bychom se dopouštěli porušování zákona, rovněž za těmito účely existujícího. A protože občanské sdružení je právnickou osobou, mohla by nám hrozit tučná pokutička…
Stávající uživatel národního ID to má jednodušší, stačí napsat v případě zájmu zprávu, že chcete využívat takové nebo jiné ID konkrétního typu (MARC, CCS7, Echolink, profi, jiné…), pokud bude nekolizní, přidáme ho do databáze. ID v cizí databázi neověřujeme, předpokládáme, že uživatel, který má koncesi, je na dostatečné mentální úrovni, aby ho nekradl někomu cizímu. V opačném případě bychom museli uplatnit bod č. 10 našich provozních pravidel a to bychom velmi neradi 🙁
Nový uživatel to nemá o moc komplikovanější. Byť si nechceme nechat zasílat žádné úřední listiny, něco málo o uživatelích nás zajímá. Takové obvyklé minimum je křestní jméno, QTH a typ radiostanice, pro statistiku je to fajn a stačí nám to 🙂 A doplnit, zda je zájem jenom o národní ID nebo i alternativní ID. To je vše.
Co dále s národními ID?
Naše původní „desítkové“ ID zůstávají a jsou nyní označovány jako národní. Jsou přidělena vždy. Mají jednu zásadní výhodu. Na rozdíl od mezinárodních ID můžete národních ID mít víc k jedné volací značce. K čemu to může být dobré? Zkrátka pokud chcete experimentovat, bádat a testovat (což je docela zásadní pilíř radioamatérské činnosti) a máte k tomu dvě radiostanice, brzy zjistíte, že duplicita ID v síti sice nezpůsobí žádnou katastrofu, ale pro některé experimenty a způsoby spojení je nežádoucí. Pokud se nechystáte na provoz v jiných DMR sítích, národní ID může i postačovat na běžný vnitrostátní provoz.
Má celá věc nějaké ale?
Z důvodu technického omezení alokace paměti na našich převaděčích Hytera je počet ID celkově limitován. Proto nelze přidělovat ID do nekonečna a ve svých žádostech prosím přistupujte k potřebě alternativního ID racionálně, tedy ne ve smyslu „je to cool, chci to“, ale spíš „potřebuji to a budu to skutečně využívat“. Děkujeme.
Které ID můžu používat?
Budete-li mít dva typy ID, používejte kterékoliv z nich dle potřeby. Pozor, nadále platí Provozní řád i Základní pravidla provozu DMR radioamatérské sítě a přidělením kteréhokoliv ID na vaši žádost, s nimi vyslovujete souhlas.
Sraz Krkonoše podzim 2015
Na podzim 2015 se uskutečnilo již třetí setkání příznivců radioamatérského provozu DMR v České republice. Tentokrát jsme jako pořadatelé za naše občanské sdružení zvolili trochu odlišný koncept a pozvali jsme i zájemce o další moderní digitální provozy. Nakonec se nás sešlo 16 účastníků akce v zajímavém poměru, kdy třetinu zastupovali zájemci o DMR, třetinu DStar a třetinu System Fusion 🙂
Akce se konala o víkendu 31.10.2015 – 1.11.2015 v Hotelu Ettel (bývalý Hotel Morava) v Dolním Dvoře nedaleko Vrchlabí.
V pátek vzhledem k různým vzdálenostem a času dojezdu účastníků (největší trasu urazili kluci ze Zlína) byl program spíše společenský a méně organizovaný.
V sobotu v dopoledních hodinách využila řada účastníků hezké počasí k výletům do okolí a zejména k návštěvě Sněžky a okouknutí našeho nejvýše položeného převaděče v ČR – OK0DAS.
Po obědě přišel čas na oficiálnější program v tomto složení:
1. Představení prvního českého převaděče v pásmu 50 MHz
Prezentace nového unikátního převaděče OK0MF na Suchém vrchu, vedená OK2JIB, OK2HAZ a OK2ZAR, představila kromě spousty fotografií z přípravy a montáže na stanovišti, také krátkou historii celého záměru až do jeho uskutečnění, včetně specifik od kmitočtové koordinace až po technické řešení.
2. System Fusion od Yaesu (C4FM)
Martin OK1MDX stručně popsal nejnovější amatérský systém pro digitální přenos hlasu a dat – System Fusion, který již má v Česku své uživatele a příznivce. Informoval o záměru realizovat první převaděč v tomto systému.
3. Problematika hotspotů
OK4MD, OK1MDX a OK2ZAR informovali o zatím nepokročilejším přenosném hotspotu, který umí tři nejpoužívanější digitální standardy – DV4mini a o různých specifikách s ním spojených. Martin OK1MDX provedl živou ukázku provozu právě tohoto hotspotu v systému C4FM.
4. Možnosti propojování sítí a systém CCS7
Milan OK1MX prezentoval současné možnosti (vůči době konání, t.j. konec října 2015) propojování digitálních sítí různých technologií s důrazem a preferencí německého systému DMR+ a také podrobněji o potřebě používání ID, zejména v sítích DMR, na bázi číslování ITU, s názvem CCS7, zejména pokud se budou sítě propojovat mezinárodně. Předvedl sestavu převaděče na bázi RD625, kterou se však do sítě DMR+ kvůli mizerné konektivitě v daném místě, nepodařilo připojit 🙁 Prezentaci ve formátu MS Powerpoint si můžete stáhnout zde.
5. Rozvoj OK-DMR sítě
Tuto část programu vedli převážně OK2ZAR a OK2JIB. Byl popsán aktuální stav převaděčové sítě, postupně realizované od roku 2011, s výhledem na další nový převaděč do konce roku 2015 a následující cca dva v roce 2016. Snaha zůstat na pásmu 70cm, bez ambice a potřeby do pásma 2m, z důvodu jeho přeplněnosti a prozatímní neexistence dvoupásmových DMR radiostanic. Rozšiřování sítě pokud možno s původně zvoleným konceptem navazujícího pokrytí jako doposud, s tím že převaděče jsou vždy budovány tam, kde se reálně uživatelé vyskytují. Rozvoj nebrzdí nedostatek stanovišť za přijatelných podmínek, ale relativně vysoké ceny infrastruktury, kdy se čeká na dokončení mezinárodního projektu low cost repeateru. Ceny terminálů jsou již na přijatelných úrovních, zejména díky čínské neznačkové produkci.
6. Diskuze
Diskuze byla vedena na všechna témata ve výše uvedených bodech a řadu dalších, až do večerních hodin 🙂
Vzhledem k počtu účastníků a stavu, kdy prakticky žádný nepřijel s jednou jedinou radiostanicí probíhalo také neustálé porovnávání různých typů digitálních vysílaček od řady výrobců a jejich vlastností. Doba, kdy se na podobné akci vyskytovaly pouze Motoroly a Hytery, je definitivně pryč. Proběhla i řada testů kompatibility různých funkcí v DMR.
Reálný postoj k záležitostem ohledně propojení naší sítě do jiných, potažmo zahraničních a možnostech využití ID ve formátu CCS7, přineseme v dalším článku.
Seznam účastníků:
OK4MD Martin
OK2HAZ Michal
OK2JIB Broněk
OK2ZAR Petr
OK9OSY Ondra
OK2VQO Kamil
OK2CU Radek
OK2ZEO Roman
OK1MDX Martin
OK4JL Jirka
OK3DV Dan
OK1IKI Kristýna
OK2TN Mirek
OK1TZA Zdeněk
OK1MX Milan
OK1SJK Karel
Závěrem děkujeme personálu Hotelu Ettel za příkladnou péči, výborné jídlo a domácí přístup 🙂 V případě dalšího konání podobné akce se budeme opět těšit v podobně hojné sestavě účastníků na viděnou! A ještě nakonec malá omluva ze strany autora článku, za jeho poměrně pozdní publikaci od termínu konání, z důvodu časové zaneprázdněnosti.
50 MHz převaděč OK0MF Suchý vrch (aktualizace)
První převaděč v pásmu 6 metrů v České republice je v experimentálním testovacím provozu.
Několik měsíců připravovaný projekt, jehož podstatná funkční část byla v obsluhovaném ukázkovém provozu na radioamatérském setkání Holice 2015, se podařilo po technologické stránce dokončit. Přestože celá sestava ještě nebyla kompletně odladěna, rozhodli jsme se vzhledem k nejistému vývoji počasí provést instalaci v co nejbližším termínu rovnou na kótě. V neděli 25.10.2015 jsme tedy v sestavě OK2HAZ, OK2ZAR, OK7AP, OK1UVU, OK2JIB, OK1PSU a jeho pes Punťa Pinďa, provedli montáž venkovních částí a převaděč pro zkušební provoz aktivovali. Continue reading
Nový DMR převaděč OK0DAS Sněžka v provozu
V pátek 27.6.2014 se po několikaměsíční přípravě podařilo nainstalovat a zprovoznit nový převaděč naší OK DMR sítě pod značkou OK0DAS. Převaděč je umístěn na objektu Česká poštovna na nejvyšší hoře České republiky – na Sněžce (1602 m n.m.). Svým dosahem významně rozšiřuje pokrytí signálem v pásmu UHF a navazuje na pokrytí převaděčů OK0DBF na Suchém vrchu a OK0DMR v Praze.
Převaděč je ojedinělý nejen svým umístěním, ale i hardwarovou konfigurací. Z důvodů prostorové omezenosti byla poprvé v Česku použita pro ostré provozní nasazení (ať už profesionální nebo amatérské) zcela nová převaděčová jednotka Hytera RD625, kompaktní all-in-one DMR převaděč, který se teprve posledních pár týdnů dostává na trh. Díky kontaktu na zahraničního prodejce jsme ho získali velmi rychle a výhodně a po krátkém testování byl nasazen na Sněžku. Převaděč má zabudovaný napájecí zdroj, malé rozměry, VF výkon 25W, možnost zabudování duplexeru a aktivní chlazení. Protože jde o zajímavou novinku, připravujeme o převaděči Hytera RD625 samostatný článek.
Jako duplexer byl použit rovněž velmi kompaktní typ od výrobce ATT Holice, který byl dříve nasazen na převaděči OK0X Praděd, než byl nahrazen dvanáctidutinovým duplexerem Hubner & Suhner.
Vzhledem ke klimatické náročnosti umístění byla na Sněžku vybrána anténa Kathrein K733021, odolná zakrytovaná soustava čtyř dipólů v sektorovém provedení s velmi příznivými vyzařovacími parametry – 120° v horizontální a 50° ve vertikální rovině. Se ziskem 9 dBi a předozadním poměrem >22 dB se jedná o ideální anténu pro toto stanoviště. Continue reading
Monitoring stavu DMR sítě
Jeden z našich prvních vlastních softwarových výtvorů si můžete prohlédnout na podstránce www.prevadece.cz/dmr/monitor
Jedná se o veřejný výstup online monitoringu propojení převaděčů do vzájemné sítě. Systém kontroluje na fyzické vrstvě timestampy keep-alive paketů, které si převaděče navzájem vyměňují na principu P2P. Pokud je ikona u příslušného převaděče zelená, vše je v pořádku. Žlutá je mírné zpoždění do jedné minuty. Červená znamená výpadek převaděče z multisite. Což nemusí znamenat nedostupnost samotného převaděče pro komunikaci, jenom indikuje, že spojení přes něj není přenášeno do sítě. Může jít tedy o výpadek konektivity, případně poruchu některého síťového prvku.
Hytera DMR firmware 6 – novinky a změny
Již nějakou dobu je na světě zbrusu nový firmware řady 6 (aktuálně R6.0) pro veškerou radiotechniku Hytera DMR (převaděče, vozidlové i přenosné radiostanice). Pojďme si vzít oficiální dokument od Hytery a zestručněným překladem uvést všechny změny a novinky, které jsou v této nové edici firmware R6.0 obsaženy. Není jich málo.
Pokud se ale nezabýváte touto technikou hlouběji a neznáte příslušnou terminologii, raději ve čtení nepokračujte 🙂 Nejde o klasický článek, spíš o jakousi publikační formu znalostní databáze.
Co nového v Polsku?
Již před časem jsme informovali o výstavbě radioamatérské DMR sítě v Polsku. Od té doby přibylo pár novinek, které stojí za to zmínit v samostatné aktualitě.
- V květnu 2014 bylo založeno, stejně jako u nás, sdružení (polsky „stowarzyszenie“) SP-DMR – sdružení radioamatérů nových technologií. Tím dali polští kolegové najevo určitou technologickou neutralitu, nicméně jedná se stále hlavně o DMR 🙂 Účelem sdružení je pomoc v rozvoji sítě, v kontaktech s institucemi a firmami, vzájemná podpora uživatelů, atd. Členství nepodmiňuje získání ID pro přístup do sítě (opět jako u nás).
- Zavedena je skupina
20000260 jako síťová pro volání v rámci celého Polska, prioritně na Timeslotu 1 a skupina200012602 pro lokální volání, prioritně na Timeslotu 2. Aktualizováno po změně skupin 3.7.2014. - Bylo dán návrh opuštění číslování DMR-MARC a zavést vlastní. Zde bylo informováno, že inspirace přišla z české DMR sítě. Důvodem je nezávislost na přidělování ID z USA a odstranění konfliktů užitím ID stejnou osobou ze systému DMR-MARC a SP-DMR. Momentálně probíhá na toto téma diskuze, pokud bude finálně zavedeno, bude tvar ID následující pětimístný, ve tvaru 2XYYY. X je číslo vojvodství (jako u nás kraje), YYY je individuálně přidělené číslo. Zde je potřeba doplnit, že Polsko je podstatně větší země, takže regionalizace má smysl. Zde je přehledná tabulka číslování, která se kryje nejen s druhým znakem v ID, ale i se sufixem běžného volacího znaku:
| Sufix | Polský název | Kód | Český název | Sídelní město |
| SP1 | Zachodnio-Pomorskie | Z | Západopomořanské | Szczecin |
| SP2 | Pomorskie | F | Pomořské | Gdańsk |
| SP2 | Kujawsko-Pomorskie | P | Kujavsko-Pomořské | Bydgoszcz |
| SP3 | Lubuskie | B | Lubušské | Gorzów Wielkopolski |
| SP3 | Wielkopolskie | W | Velkopolské | Poznań |
| SP4 | Warminsko-Mazurskie | J | Varmijsko-Mazurské | Olsztyn |
| SP4 | Podlaskie | O | Podleské | Białystok |
| SP5 | Mazowieckie | R | Mazovské | Warszawa |
| SP6 | Opolskie | U | Opolské | Opole |
| SP6 | Dolnoslaskie | D | Dolnoslezské | Wrocław |
| SP7 | Lodzkie | C | Lodžské | Łódź |
| SP7 | Swietokrzyskie | S | Svatokřížské | Kielce |
| SP8 | Lubelskie | L | Lublinské | Lublin |
| SP8 | Podkarpackie | K | Podkarpatské | Rzeszów |
| SP9 | Malopolskie | M | Malopolské | Kraków |
| SP9 | Slaskie | G | Slezské | Katowice |

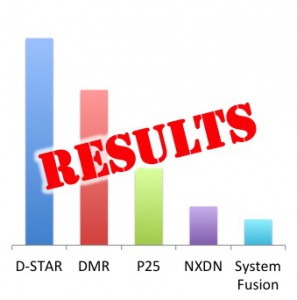

Digitální radioamatérská anketa 2014
Podle znění titulku to může vypadat, že jsme spustili nějaký průzkum, ale není to potřeba. Velmi aktivní Don VA3XFT to již v průběhu března 2014 udělal za nás. Položil vzorku radioamatérů, převážně ze severní Ameriky (Evropa je zastoupena asi pětinou), dvacítku velmi šikovně položených otázek, týkajících se moderních digitálních provozů.
Které digitální módy jsou nejoblíbenější? DMR nebo D-Star? Jaké pásma nebo výrobci radiostanic? Odpovědi na mnohem více a jejich souhrnné výsledky Don zpracoval do přehledné infografiky a můžete si je kompletně prohlédnout zde na jeho blogu (anglicky).
Proč jen odkazujeme? Mohli jsme obsah ankety převzít, přeložit a vydávat za svůj bez uvedení zdroje, jako to dělají pravidelně na svém firemním blogu chlapci z Lakeland Communications v Chicagu s našimi články (po malé úpravě obsahu, aby byl v souladu s jejich komerčními záměry). Ale i publikování má své pravidla (v USA asi ne).
Hytera Query Location
Minulý týden Hytera uvolnila nový firmware řady 6.0, včetně aktualizace softwarového balíku programového vybavení k terminálům i převaděčům. Komplexní článek popisující všechny novinky a změny připravujeme.
Za první zmínku stojí zcela nová funkce – Query Location. Umožňuje protistanicím, které jsou vybaveny GPS přijímačem, navzájem sdílet svoji polohu manuálním dotazem z menu radiostanice. Po úspěšně provedeném přenosu lokačních dat jsou souřadnice v dotazujícím terminálu přepočteny vůči vlastní poloze a výsledkem je směr a vzdálenost (v metrech) od protistanice.
